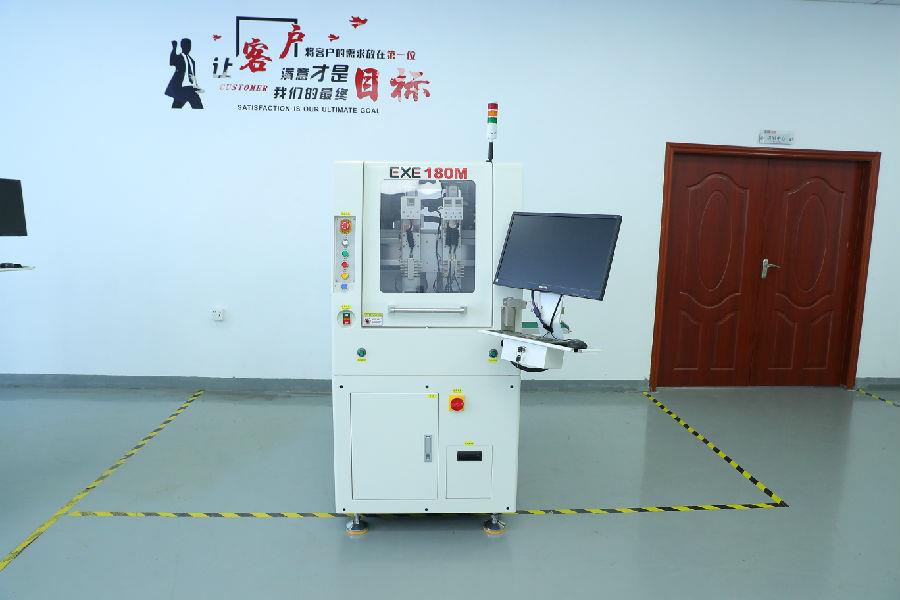

上吸尘EXE-180M在线91视频APP官网

基本参数规格：

1.分板工作范围: 180mmx180mm

2.XYZ驱动方式: AC伺服马达

3.运动轴数：7轴

4.程序教导方式：彩色CCD影像直觉式教导输入

5.操作界面：WIN7视窗操作界面

6.上吸尘功率: 2HP

7.切割主轴Sycotec（德国）: MAX80000rpm（自动换刀）

8.X-Y AC Servo 速度：0-1000mm/sec

9.Z AC Servo 速度：0-800mm/sec

10.X-Y 重复精度：±0.01mm

11.切割精度：±0.02mm

12.CCD相机校准精度：±0.01mm

13.分板应力数值：300uε以下

14.刀具直径：0.8-2.3mm

15.PCB板切割厚度：0.2mm-6.0mm

16.主机及集尘机电压: 220V 1φ及3φ

17.电源消耗: 3.5KVA

18.静电消除枪

19.视觉系统：高分辨率数码摄像头

20.驱动马达：交流无刷伺服马达

21.机械取放臂：防静电真空吸嘴

22.入料方式：轨道输送

23.出料方式：皮带输送or载具输出or轨道输送

24.移载方式：真空吸嘴吸附移载

25.流向：左→右

26.程序备份：USB界面

27.控制方式：专用控制器

28.集尘柜尺寸：640mm×785mm×1760mm(D×W×H)

29.机器尺寸： 1340mm×800mm×1528mm(D×W×H)

30.主机+集尘机重量：1000 KG

二、设备配置介绍

一：夹爪式取板结构

1.将产品分板治具夹取放置到加工平台分板，加工完成后再次把分板治具夹取放置轨道流入下部工序。

‍

二：专用产品分板治具进入轨道方式

三：专用产品分板治具轨道式出料

1.产品切割完成后取料夹爪把整个产品治具夹取放置出料轨道输送下一步生产工序。

四：自动换刀方式

1.采用自动换刀德国进口主轴.节省时间，实现自动化，降低人为因素，精度高、稳定性强

2.内置四组铣刀刀库，方便自动更换铣刀、满足分板加工需求。

五：真空吸盘取板方式结构

1.取放装置：自动上下料（模组化真空吸爪、真空装置、可独立控制）

2.传送结构：X2轴移动Z2、Z3轴吸取、AC伺服马达控制。

3.取板速度：0-1000mm/sec（可设置）

六：专用产品皮带出料方式

1.真空吸盘取料轴把切割好的产品一次性真空吸取放置专用产品治具输送下一步生产工序。

三、质量保证及售后服务

1、整体设备保固期为一年，若有质量问题免费提供售后维护及更换。

2、售后服务人员均为本公司资深专业技术人员，经过公司的正规培训，考试合格后才单独作业的。

3、售后部接到设备故障通知后，如设备不能正常工作时，长三角内半小时内做出答覆，2小时内派遣人员赶到现场解决问题；长三角外半小时内做出答覆，再根据具体情况24小时内派遣售后人员到达现场解决问题。（如开机不能正常生产，售后人员与客户进行沟通，按客户的要求时间内赶到现场）。

4、本公司售后人员全天24小时待命工作，不分星期六和星期天与节假日。

5、设备到达贵司后，我公司安排工程技术人员安装调试。

6、 我公司可安排售后技术人员驻客户公司三天，负责培训及技术指导（可根据客户适当要求延长时间）直到接受为止。

7、 我公司售后技术人员负责全面培训，贵司操作及技术人员对我公司设备的安装及操作，全心服务，毫无保留。

8、 如客户公司有要求的前提下，我公司可帮助客户公司对其技术人员进行91视频APP官网操作调试考试等。
